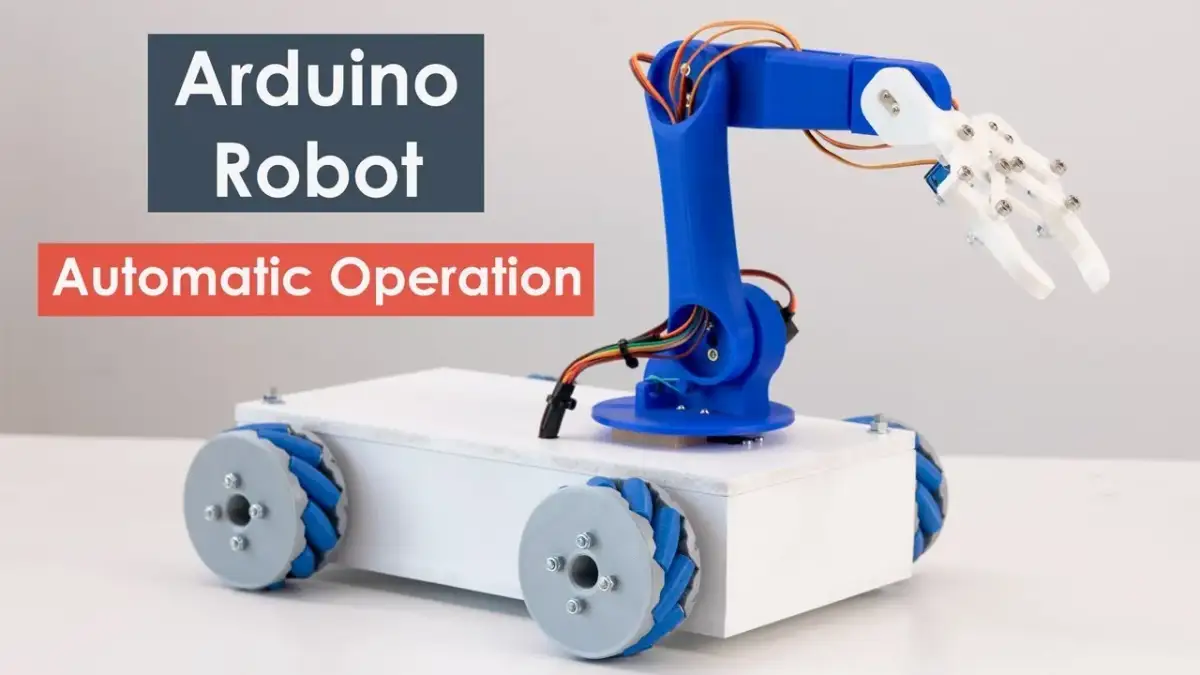

Jak zbudować ramię robota DIY? Od pomysłu do działania z Arduino

Samodzielna budowa ramienia robota DIY to fascynująca podróż w świat inżynierii, która łączy w sobie mechanikę, elektronikę i programowanie. Ten kompleksowy przewodnik został stworzony z myślą o początkujących hobbystach, oferując krok po kroku wszystkie niezbędne informacje, abyś mógł z dumą stworzyć własne, działające ramię robotyczne i czerpać satysfakcję z nauki i tworzenia.

Dlaczego warto zbudować własne ramię robota? Poznaj świat robotyki od kuchni

Budowa własnego ramienia robota to coś więcej niż tylko składanie części. To przede wszystkim niezwykła okazja do zdobycia praktycznej wiedzy z wielu dziedzin od podstaw mechaniki i elektroniki, przez programowanie mikrokontrolerów, aż po zasady sterowania. Jako Kazimierz Kozłowski, mogę z doświadczenia powiedzieć, że ten proces rozwija umiejętności rozwiązywania problemów, uczy cierpliwości i precyzji, a przede wszystkim daje ogromną satysfakcję z stworzenia czegoś własnego, co działa i wykonuje zaprogramowane zadania. To naprawdę świetny sposób, aby z pasją wejść w fascynujący świat robotyki i zrozumieć, jak działają te złożone maszyny.

Planowanie projektu w 3 krokach: cel, budżet i możliwości

Zanim zabierzesz się za lutowanie i skręcanie, kluczowe jest solidne planowanie. Dobrze przemyślany projekt to połowa sukcesu, zwłaszcza dla początkujących. Poniżej przedstawiam trzy kroki, które pomogą Ci zdefiniować ramy Twojego przedsięwzięcia.

1. Zdefiniuj cel ramienia: Zastanów się, do czego ma służyć Twoje ramię robota. Czy ma podnosić małe przedmioty, rysować proste kształty, czy może tylko demonstrować podstawowe ruchy? Jasno określony cel pomoże Ci dobrać odpowiednie komponenty i uniknąć niepotrzebnych komplikacji. Na początek polecam coś prostego, np. przenoszenie lekkich klocków.
2. Oszacuj wstępny budżet: Koszty mogą szybko wzrosnąć, jeśli nie będziesz ich kontrolować. Sporządź listę potencjalnych komponentów (Arduino, serwa, materiały konstrukcyjne, zasilacz, przewody) i sprawdź ich orientacyjne ceny. Pamiętaj, aby uwzględnić także drobne elementy, takie jak śrubki czy opaski zaciskowe. Realistyczne podejście do budżetu to podstawa.
3. Oceń własne możliwości techniczne i narzędziowe: Bądź szczery ze sobą, co do swoich umiejętności w zakresie elektroniki, programowania i obróbki materiałów. Czy masz dostęp do drukarki 3D, lasera do cięcia akrylu, czy może będziesz pracował z prostszymi narzędziami i materiałami, jak sklejka? Dostosowanie projektu do Twoich możliwości pozwoli uniknąć frustracji.

Ile to naprawdę kosztuje? Realistyczna wycena projektu dla początkujących

Wielu początkujących pyta mnie, ile tak naprawdę kosztuje zbudowanie własnego ramienia robota. Odpowiedź brzmi: to zależy, ale mogę podać realistyczne widełki. Na szczęście, dzięki dostępności tanich komponentów, projekt DIY może być całkiem przystępny. Pamiętaj, że gotowe zestawy KIT mogą być nieco droższe, ale często zawierają już wycięte elementy mechaniczne i podstawowe serwa, co znacznie ułatwia start. Z mojego doświadczenia wynika, że na podstawowe, 4-osiowe ramię z Arduino UNO, trzeba przeznaczyć od 150 do 400 zł, w zależności od jakości i mocy serw oraz materiałów konstrukcyjnych. Główne kategorie wydatków to:

• Mikrokontroler (Arduino UNO): ok. 30-70 zł (oryginał lub klon).
• Serwomechanizmy: 4-6 sztuk, od 10 zł/szt. (SG90) do 40-70 zł/szt. (MG995/M955).
• Materiały konstrukcyjne: 50-150 zł (druk 3D, akryl, sklejka).
• Inne komponenty elektroniczne: Płytka stykowa, przewody, potencjometry/joystick, zasilacz ok. 50-100 zł.

Anatomia ramienia robota: kluczowe elementy konstrukcji

Stopnie swobody (DOF) czyli ile osi ruchu potrzebuje Twój robot?

Stopnie swobody (Degrees of Freedom, DOF) to nic innego jak liczba niezależnych ruchów, jakie może wykonać ramię robota. Każdy przegub, który pozwala na ruch w innej płaszczyźnie, dodaje kolejny stopień swobody. Dla początkujących konstruktorów, ja zawsze rekomenduję rozpoczęcie od ramienia 4-osiowego. Taka konstrukcja pozwala na:

• Obrót podstawy: Ramię może obracać się wokół własnej osi, co daje mu szeroki zasięg.
• Ruch w dwóch płaszczyznach ramienia: Dwa przeguby w ramieniu (np. bark i łokieć) pozwalają na podnoszenie, opuszczanie i wysuwanie ramienia.
• Operowanie chwytakiem: Czwarty stopień swobody kontroluje otwieranie i zamykanie chwytaka, umożliwiając manipulację przedmiotami.

Ramię 4-osiowe jest wystarczająco złożone, aby być satysfakcjonującym wyzwaniem, a jednocześnie na tyle proste, że nie przytłacza nadmiarem skomplikowanej kinematyki. Bardziej zaawansowane konstrukcje, takie jak 5- czy 6-osiowe, oferują większą elastyczność i precyzję, ale ich programowanie i budowa są znacznie trudniejsze.

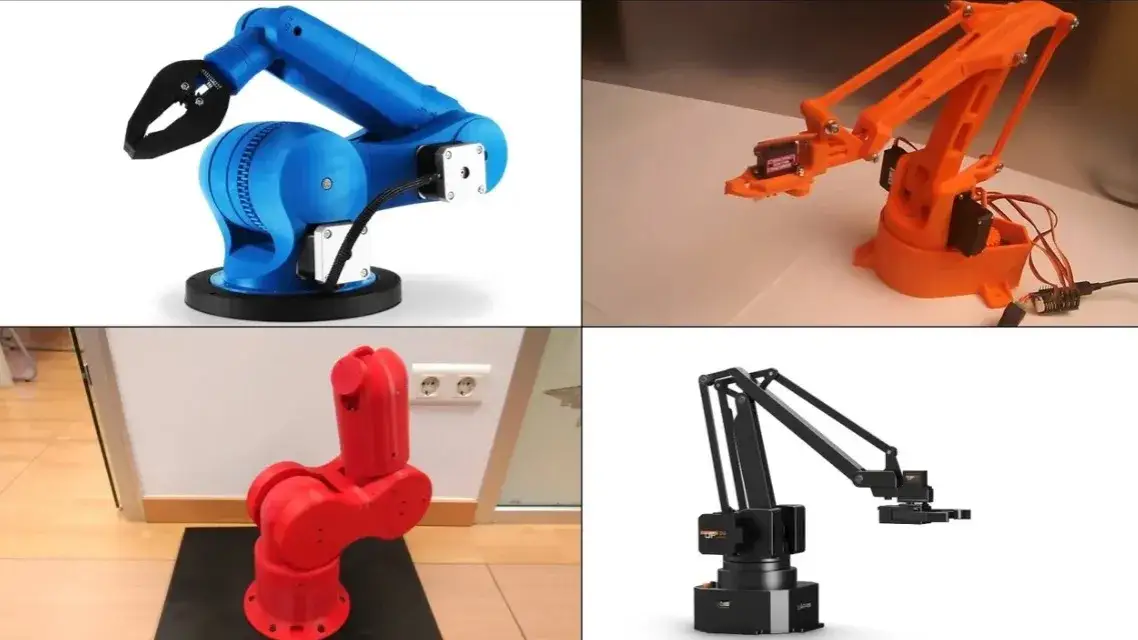

Materiały na szkielet: Druk 3D, akryl czy sklejka? Porównanie opcji

Wybór materiału na konstrukcję ramienia robota jest kluczowy dla jego sztywności, wagi i precyzji. Każde rozwiązanie ma swoje zalety i wady, a także jest odpowiednie dla innego typu projektu i budżetu. Poniżej przedstawiam porównanie najpopularniejszych opcji:

Projekt chwytaka (gripper) jak skutecznie łapać przedmioty?

Chwytak, czyli gripper, to "ręka" Twojego robota, która odpowiada za manipulowanie przedmiotami. Jego konstrukcja jest niezwykle ważna i powinna być dostosowana do rodzaju obiektów, które ramię ma podnosić. Na początek, najprostszym i najbardziej efektywnym rozwiązaniem jest dwupalczasty chwytak równoległy. Działa on na zasadzie zbliżania się do siebie dwóch "palców", które łapią przedmiot. Kluczem do skutecznego chwytaka jest odpowiedni kształt palców (często z gumowymi nakładkami dla lepszej przyczepności) oraz siła, z jaką zaciskają się na obiekcie. Pamiętaj, aby projekt chwytaka był lekki, ale jednocześnie wystarczająco sztywny, aby utrzymać przedmiot bez drgań.

Najczęstsze błędy konstrukcyjne i jak ich unikać (luzy, stabilność, waga)

Jako osoba z doświadczeniem w robotyce, widziałem wiele projektów ramion, które napotykały na podobne problemy. Oto najczęstsze błędy konstrukcyjne, które popełniają początkujący, oraz moje wskazówki, jak ich unikać:

• Niewystarczająca sztywność konstrukcji: To chyba najczęstszy problem. Ramię, zamiast precyzyjnie się poruszać, ugina się i drga.
  • Rozwiązanie: Wybieraj materiały o dobrej sztywności (akryl, druk 3D z odpowiednich filamentów, gruba sklejka). Stosuj wzmocnienia, trójkątne podpory i solidne łączenia.
• Nadmierne luzy w przegubach: Luzy prowadzą do braku precyzji i powtarzalności ruchów. Ramię nigdy nie wraca dokładnie w to samo miejsce.
  • Rozwiązanie: Używaj precyzyjnych serwomechanizmów (o tym za chwilę), dokładnych otworów montażowych i solidnych śrub. Unikaj zbyt dużych otworów na osie serw.
• Problemy ze stabilnością podstawy: Ramię, zwłaszcza gdy jest w pełni wysunięte z ciężkim chwytakiem, może przewracać się lub tracić równowagę.
  • Rozwiązanie: Zapewnij szeroką i ciężką podstawę. Możesz dodać obciążenie (np. metalowe płytki) do podstawy, aby obniżyć środek ciężkości.
• Niewłaściwe rozłożenie wagi: Zbyt ciężkie elementy na końcu ramienia (np. duży chwytak) obciążają serwa i mogą prowadzić do ich szybkiego zużycia lub niedokładności.
  • Rozwiązanie: Staraj się, aby konstrukcja była jak najlżejsza, zwłaszcza na dalszych segmentach. Umieszczaj cięższe elementy (np. elektronikę) jak najbliżej podstawy.

Serce i mięśnie projektu: jaką elektronikę wybrać?

Arduino UNO jako mózg operacji: dlaczego to idealny wybór na start?

Jeśli chodzi o "mózg" Twojego ramienia robota, ja zawsze polecam Arduino UNO, szczególnie dla początkujących. Dlaczego? Przede wszystkim ze względu na jego ogromną popularność i łatwość użycia. Arduino UNO to mikrokontroler, który jest niezwykle przystępny dla osób stawiających pierwsze kroki w elektronice i programowaniu. Jego środowisko programistyczne (Arduino IDE) jest intuicyjne, a co najważniejsze, istnieje ogromne wsparcie społeczności online. Znajdziesz tysiące poradników, przykładów kodu i gotowych bibliotek, takich jak niezastąpiona `Servo.h`, która w prosty sposób pozwala sterować serwomechanizmami. To sprawia, że nauka i rozwiązywanie problemów stają się znacznie łatwiejsze i przyjemniejsze.

Serwomechanizmy: klucz do ruchu. Jak dobrać odpowiednie serwa (SG90 vs MG995)?

Serwomechanizmy to "mięśnie" Twojego ramienia robota. Odpowiadają za precyzyjne pozycjonowanie przegubów i są kluczowe dla płynności i siły ruchów. Wybór odpowiednich serw jest niezwykle ważny i zależy od wielkości oraz obciążenia, jakie ma udźwignąć Twoje ramię. Oto porównanie dwóch bardzo popularnych modeli:

• SG90: To małe, tanie i lekkie serwomechanizmy. Idealne do bardzo małych, lekkich konstrukcji ramion, gdzie nie jest wymagana duża siła ani precyzja. Są świetne do prototypowania i nauki, ale szybko pokażą swoje ograniczenia przy większych obciążeniach.
• MG995/M955 (lub podobne metalowe serwa): Są znacznie mocniejsze, większe i droższe od SG90. Posiadają metalowe przekładnie, co zwiększa ich trwałość i precyzję. Są idealne do ramion, które muszą podnosić cięższe przedmioty lub wymagają większej sztywności i dokładności.

Moja rada: nie oszczędzaj na serwach, jeśli zależy Ci na stabilnym i precyzyjnym działaniu. Lepiej zainwestować w nieco droższe, ale solidniejsze modele, które zapewnią dłuższą żywotność i lepsze osiągi.

Zasilanie: krytyczny element, o którym zapominają początkujący

To jest jeden z tych aspektów, o którym początkujący często zapominają, a który może zrujnować cały projekt: odpowiednie zasilanie serwomechanizmów. Arduino UNO, choć świetne jako kontroler, ma ograniczoną zdolność dostarczania prądu. Bezpośrednie podłączenie kilku serw (zwłaszcza tych mocniejszych jak MG995) do Arduino może prowadzić do niestabilnego działania, resetowania się płytki, a nawet jej uszkodzenia. Serwa, zwłaszcza pod obciążeniem, potrafią pobierać sporo prądu. Dlatego zawsze zalecam użycie osobnego źródła zasilania dla serw. Może to być zasilacz sieciowy (np. 5V, 2-5A, w zależności od liczby i mocy serw) lub pakiet baterii. Pamiętaj, aby połączyć masy (GND) Arduino i zewnętrznego zasilacza, ale nigdy nie podłączaj zasilania serw bezpośrednio do pinu 5V Arduino.

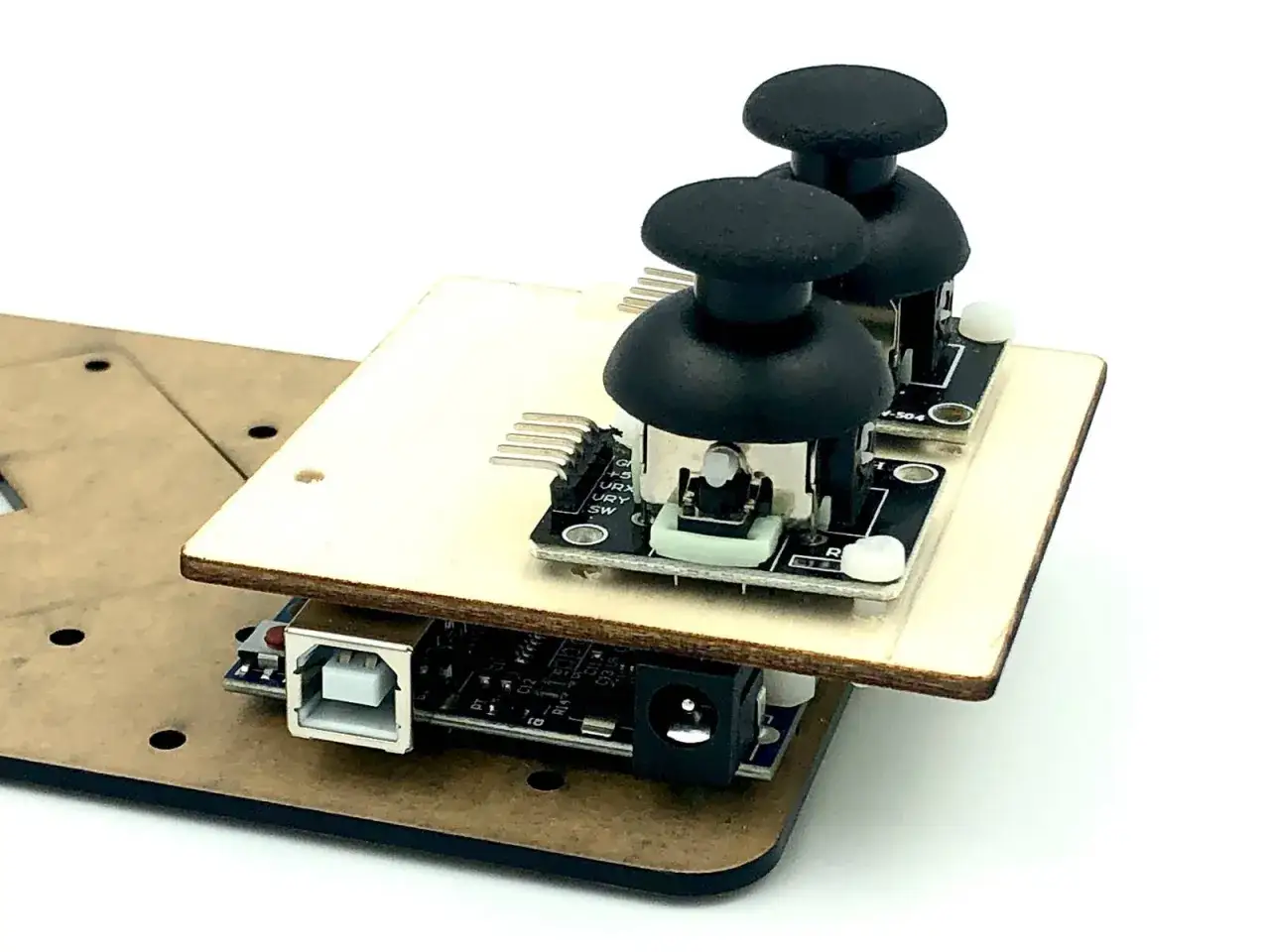

Lista zakupów: kompletna checklista komponentów elektronicznych

Aby ułatwić Ci start, przygotowałem kompleksową listę niezbędnych komponentów elektronicznych do budowy podstawowego ramienia robota DIY:

• Mikrokontroler: Arduino UNO (lub kompatybilny klon).
• Serwomechanizmy: 4-6 sztuk (np. SG90 dla małych projektów, MG995/M955 dla większych).
• Płytka stykowa (breadboard): Do łatwego łączenia komponentów bez lutowania.
• Potencjometry: 4 sztuki (do sterowania manualnego, jeśli wybierzesz tę metodę).
• Joystick analogowy: 1 sztuka (alternatywa dla potencjometrów, jeśli wybierzesz tę metodę).
• Zasilacz zewnętrzny: 5V, 2-5A (do zasilania serw).
• Przewody połączeniowe (jumper wires): Męsko-męskie, męsko-żeńskie.
• Moduł Bluetooth (opcjonalnie): HC-05 lub HC-06 (do sterowania bezprzewodowego).
• Kondensatory elektrolityczne (opcjonalnie): 100uF - 1000uF, 16V (do stabilizacji zasilania serw).
• Rezystory: Kilka sztuk o różnych wartościach (np. 10kOhm do potencjometrów).

Budowa krok po kroku: od części do działającego mechanizmu

Przygotowanie elementów konstrukcyjnych (druk 3D, wycinanie)

Zanim zaczniesz montaż, upewnij się, że wszystkie elementy mechaniczne są gotowe. Jeśli zdecydowałeś się na druk 3D, pobierz gotowe modele z platform takich jak Thingiverse (wyszukaj "Arduino robot arm" lub "robot arm SG90/MG995") lub zaprojektuj własne w programie CAD. Upewnij się, że wydruki są czyste, bez nadmiernych nitek i z odpowiednio kalibrowanymi otworami. Jeśli pracujesz z akrylem lub sklejką, dokładnie wytnij wszystkie elementy zgodnie z projektem. Możesz użyć lasera (jeśli masz dostęp) dla precyzji lub ręcznych narzędzi, takich jak piłka włosowa czy wyrzynarka, pamiętając o dokładnym szlifowaniu krawędzi.

Montaż mechaniczny ramienia: instrukcja składania

Montaż mechaniczny to serce Twojego projektu. Postępuj metodycznie, aby zapewnić sztywność i płynność ruchu. Oto ogólna instrukcja:

1. Zacznij od podstawy: Zamocuj serwomechanizm odpowiedzialny za obrót podstawy do najniższej części konstrukcji. Upewnij się, że jest stabilnie przykręcony i nie ma luzów.
2. Montaż pierwszego segmentu (ramienia dolnego): Przymocuj serwo "barkowe" do podstawy, a następnie połącz z nim pierwszy segment ramienia. Sprawdź, czy ruch jest płynny i czy serwo ma wystarczający zakres obrotu.
3. Montaż drugiego segmentu (ramienia górnego): Przymocuj serwo "łokciowe" do końca pierwszego segmentu, a następnie połącz z nim drugi segment. Ponownie, sprawdź płynność ruchu i brak luzów.
4. Instalacja chwytaka: Zamocuj serwo odpowiedzialne za chwytak do końca drugiego segmentu, a następnie przymocuj do niego same elementy chwytaka. Upewnij się, że chwytak otwiera się i zamyka bez przeszkód.
5. Sprawdzenie luzów i dokręcenie: Po zmontowaniu całości, delikatnie poruszaj każdym segmentem. Jeśli zauważysz nadmierne luzy, dokręć śruby lub dodaj podkładki, aby je zminimalizować.

Bezpieczne podłączanie elektroniki: schemat połączeń dla laika

Podłączanie elektroniki wymaga precyzji, ale nie jest trudne, jeśli postępujesz zgodnie ze schematem. Najważniejsze jest bezpieczne podłączenie serwomechanizmów z osobnym zasilaniem. Oto uproszczony schemat:

1. Zasilanie serw: Podłącz wszystkie czerwone przewody serw (zasilanie VCC) do dodatniego bieguna zewnętrznego zasilacza 5V. Podłącz wszystkie brązowe/czarne przewody serw (masa GND) do ujemnego bieguna tego samego zasilacza.
2. Masa wspólna: Koniecznie połącz ujemny biegun zewnętrznego zasilacza (masa serw) z pinem GND na płytce Arduino. To jest kluczowe dla prawidłowej komunikacji.
3. Sygnał serw: Podłącz żółte/pomarańczowe przewody sygnałowe serw do cyfrowych pinów Arduino (np. 9, 10, 11, 12). Każde serwo do osobnego pinu.
4. Potencjometry/Joystick:
   • Zasilanie (+5V): Podłącz jeden z zewnętrznych pinów potencjometru (lub VCC joysticka) do pinu 5V Arduino.
   • Masa (GND): Podłącz drugi zewnętrzny pin potencjometru (lub GND joysticka) do pinu GND Arduino.
   • Sygnał: Podłącz środkowy pin potencjometru (lub piny analogowe joysticka) do analogowych pinów Arduino (np. A0, A1, A2, A3).

Zawsze dokładnie sprawdzaj połączenia przed podłączeniem zasilania, aby uniknąć zwarć!

Ożywiamy robota: programowanie i sterowanie ramieniem

Podstawy programowania w Arduino IDE: instalacja bibliotek i pierwszy kod

Teraz nadszedł czas, aby tchnąć życie w Twoje ramię robota! Rozpoczniemy od Arduino IDE. Jeśli jeszcze go nie masz, pobierz i zainstaluj ze strony Arduino. Następnie musisz zainstalować bibliotekę `Servo.h`, która ułatwia sterowanie serwami. W Arduino IDE przejdź do "Szkic" -> "Dołącz bibliotekę" -> "Zarządzaj bibliotekami..." i wyszukaj "Servo". Zainstaluj ją. Teraz możemy napisać prosty kod, który sprawi, że jedno serwo wykona ruch:

#include  Servo myservo; // Tworzymy obiekt serwo void setup() { myservo.attach(9); // Podłączamy serwo do pinu 9 Arduino
} void loop() { myservo.write(0); // Ustawiamy serwo w pozycji 0 stopni delay(1000); // Czekamy 1 sekundę myservo.write(90); // Ustawiamy serwo w pozycji 90 stopni delay(1000); // Czekamy 1 sekundę myservo.write(180); // Ustawiamy serwo w pozycji 180 stopni delay(1000); // Czekamy 1 sekundę
}

Wgraj ten kod na Arduino i zobacz, jak Twoje serwo ożywa!

Metoda 1: Sterowanie manualne za pomocą potencjometrów

Sterowanie potencjometrami to najprostsza i najbardziej intuicyjna metoda dla początkujących. Każdy potencjometr kontroluje jeden serwomechanizm. Obracając potencjometr, zmieniasz jego oporność, co Arduino odczytuje jako wartość analogową (0-1023). Tę wartość następnie mapujesz na zakres ruchu serwa (0-180 stopni). W kodzie użyjesz funkcji `analogRead()` do odczytu potencjometru i `map()` do przeliczenia wartości, a następnie `myservo.write()` do ustawienia pozycji serwa. To świetny sposób, aby zrozumieć bezpośrednią kontrolę nad każdym przegubem.

Metoda 2: Intuicyjna kontrola za pomocą joysticka analogowego

Joystick analogowy oferuje bardziej naturalne i zintegrowane sterowanie, podobne do tego w konsolach do gier. Zazwyczaj ma dwie osie (X i Y), które można przypisać do ruchów dwóch serw. Na przykład, ruch joysticka w lewo/prawo może kontrolować obrót podstawy, a góra/dół - ruch ramienia. Joysticki często mają też przycisk, który można wykorzystać do sterowania chwytakiem. Podłączasz go podobnie jak potencjometry, do pinów analogowych Arduino. Możesz także połączyć joystick z modułem NRF24L01, aby stworzyć bezprzewodowy kontroler.

Metoda 3: Sterowanie bezprzewodowe przez Bluetooth i smartfon

Sterowanie ramieniem robota za pomocą smartfona to bardzo efektowna i wygodna metoda. Będziesz potrzebować modułu Bluetooth, takiego jak popularny HC-05 lub HC-06. Moduł ten podłączasz do Arduino (piny RX/TX), a na smartfonie instalujesz darmową aplikację do sterowania Bluetooth (np. "Bluetooth RC Controller" lub "Arduino Bluetooth Controller"). W aplikacji możesz stworzyć własny interfejs z suwakami lub przyciskami, które wysyłają dane do Arduino. Arduino odczytuje te dane przez port szeregowy i na ich podstawie steruje serwami. Pamiętaj, aby przed wgraniem kodu na Arduino odłączyć moduł Bluetooth od pinów RX/TX, ponieważ mogą one kolidować z procesem programowania.

Kalibracja serwomechanizmów: klucz do precyzyjnych ruchów

Po zmontowaniu i zaprogramowaniu ramienia, kluczowa jest kalibracja serwomechanizmów. Nawet identyczne modele serw mogą mieć nieco inny zakres ruchu lub punkt "zero". Kalibracja polega na znalezieniu minimalnych, maksymalnych i neutralnych pozycji dla każdego serwa, aby zapewnić, że ramię porusza się precyzyjnie i nie próbuje przekroczyć swoich fizycznych ograniczeń. Możesz to zrobić, pisząc prosty kod, który będzie stopniowo przesuwał serwo od 0 do 180 stopni, a Ty będziesz obserwować, w którym momencie napotyka ono na opór mechaniczny. Zapisz te wartości i użyj ich w swoim głównym programie, aby ograniczyć zakres ruchu serw do bezpiecznych i efektywnych granic.

Co dalej? Rozbudowa Twojego ramienia robota

Dodanie czujników: jak nauczyć robota "widzieć" i "czuć"?

Kiedy Twoje ramię już działa, możesz pójść o krok dalej i wyposażyć je w "zmysły". Dodanie czujników to fascynujący sposób na zwiększenie interakcji robota z otoczeniem. Możesz zastosować czujniki ultradźwiękowe (np. HC-SR04) do pomiaru odległości do obiektów, co pozwoli ramieniu unikać kolizji lub precyzyjnie lokalizować przedmioty. Czujniki podczerwieni (np. TCRT5000) mogą służyć do wykrywania obiektów znajdujących się tuż przed chwytakiem. Dzięki czujnikom, Twoje ramię przestanie być tylko mechanicznym manipulatorem, a zacznie "widzieć" i "czuć" świat wokół siebie, reagując na zmiany w otoczeniu.

Programowanie sekwencji ruchów: stwórz własną linię produkcyjną

Jednym z najbardziej satysfakcjonujących etapów jest zaprogramowanie ramienia do wykonywania z góry określonych sekwencji ruchów. Możesz na przykład nauczyć robota podnosić przedmiot z punktu A, przenosić go do punktu B i tam odkładać. To doskonały sposób na symulowanie prostej linii produkcyjnej. W kodzie Arduino możesz zdefiniować tablice pozycji dla każdego serwa w kolejnych krokach, a następnie odtwarzać te sekwencje w pętli. Możesz także dodać przyciski lub komendy Bluetooth, aby wyzwalać różne sekwencje. To otwiera drzwi do tworzenia bardziej autonomicznych zadań dla Twojego robota.

Przeczytaj również: DIY kalendarz adwentowy dla chłopaka: 24 pomysły na prezenty i kupony

Wprowadzenie do kinematyki odwrotnej: wyższy poziom sterowania

Jeśli poczujesz się pewnie z podstawami, możesz spróbować zgłębić koncepcję kinematyki odwrotnej. To już wyższy poziom sterowania, który pozwala na znacznie bardziej elastyczne i intuicyjne operowanie ramieniem. Zamiast ręcznie ustawiać kąty każdego przegubu, w kinematyce odwrotnej podajesz robotowi docelową pozycję w przestrzeni (np. współrzędne X, Y, Z dla chwytaka), a on samodzielnie oblicza, jakie kąty muszą przyjąć poszczególne serwa, aby osiągnąć ten punkt. Jest to matematycznie bardziej złożone i wymaga zrozumienia geometrii i trygonometrii, ale otwiera zupełnie nowe możliwości w sterowaniu ramionami robotycznymi. Dla początkujących może to być wyzwanie, ale warto o tym wiedzieć jako o kolejnym etapie rozwoju.
