Zasilacz warsztatowy DIY: Od ATX po LM317 Twój przewodnik

Samodzielna budowa zasilacza warsztatowego to jeden z tych projektów DIY, który przynosi ogromną satysfakcję i realne korzyści każdemu elektronikowi-hobbystowi. To nie tylko sposób na zaoszczędzenie pieniędzy, ale przede wszystkim bezcenna lekcja praktycznej elektroniki. W tym kompleksowym przewodniku pokażę Ci, jak krok po kroku zbudować własne, niezawodne źródło zasilania, idealne do testowania układów i prototypowania.

Zasilacz warsztatowy DIY: dlaczego warto go mieć?

W każdym projekcie elektronicznym, niezależnie od jego złożoności, zasilacz odgrywa absolutnie kluczową rolę. To on dostarcza energię niezbędną do działania układów, umożliwia testowanie prototypów i pozwala na bezpieczne eksperymenty z elektroniką. Bez stabilnego i niezawodnego źródła zasilania, praca nad nowymi projektami byłaby po prostu niemożliwa, a diagnozowanie problemów znacznie utrudnione.

Od czego zacząć? Zrozumienie kluczowej roli zasilacza w elektronice

Zasilacz to serce każdego elektronicznego stanowiska pracy. Służy do dostarczania odpowiedniego napięcia i prądu do testowanych układów, prototypów czy gotowych urządzeń. Dzięki niemu możemy bezpiecznie zasilać i sprawdzać działanie komponentów, zanim zintegrujemy je w finalnym produkcie. To podstawa do nauki, eksperymentowania i profesjonalnej pracy z elektroniką.

Zalety rozwiązania DIY: oszczędność, personalizacja i bezcenna wiedza

Decyzja o samodzielnej budowie zasilacza warsztatowego to strzał w dziesiątkę z wielu powodów. Pozwól, że przedstawię te, które moim zdaniem są najważniejsze:

• Znaczące oszczędności finansowe: Gotowe zasilacze laboratoryjne, zwłaszcza te z regulacją napięcia i prądu, potrafią być naprawdę drogie. Adaptacja starego zasilacza ATX to wydatek rzędu 20-50 zł, co jest ułamkiem ceny komercyjnego urządzenia.
• Pełna personalizacja: Budując zasilacz samodzielnie, masz pełną kontrolę nad jego funkcjonalnością i wyglądem. Możesz dobrać odpowiednie gniazda, przełączniki, mierniki, a nawet kolor obudowy, idealnie dopasowując go do swoich potrzeb i estetyki warsztatu.
• Bezcenna wiedza i doświadczenie: To chyba największa zaleta. Proces budowy od podstaw, czy to zasilacza ATX, czy układu na LM317, to praktyczna lekcja elektroniki. Uczysz się o stabilizacji napięcia, prostowaniu, filtracji, zabezpieczeniach i bezpiecznym montażu. Ta wiedza jest nie do przecenienia.

Jak widzisz, samodzielna budowa zasilacza to inwestycja, która zwraca się wielokrotnie zarówno w wymiarze finansowym, jak i edukacyjnym. To projekt, który gorąco polecam każdemu, kto poważnie myśli o elektronice.

Dwie główne metody budowy zasilacza warsztatowego

Kiedy decydujemy się na budowę własnego zasilacza warsztatowego, stajemy przed wyborem jednej z dwóch głównych ścieżek. Obie mają swoje zalety i wady, a wybór zależy przede wszystkim od Twoich potrzeb, budżetu i poziomu zaawansowania. Możemy albo zaadaptować istniejący zasilacz komputerowy ATX, co jest opcją szybką i ekonomiczną, albo zbudować układ od podstaw, co daje nam pełną kontrolę nad parametrami, takimi jak regulacja napięcia i prądu.

Metoda 1: Recykling mocy, czyli adaptacja zasilacza komputerowego ATX

Co to jest zasilacz ATX i dlaczego idealnie nadaje się na bazę?

Zasilacz ATX to standardowy zasilacz, który znajdziemy w każdym komputerze PC. Jego głównym zadaniem jest dostarczanie stabilizowanych napięć (+3.3V, +5V, +12V, -12V) do wszystkich komponentów komputera. Dlaczego jest tak doskonałą bazą do budowy zasilacza warsztatowego? Przede wszystkim ze względu na swoją dostępność (stary zasilacz często można dostać za darmo lub za symboliczną kwotę), wysoką wydajność prądową oraz wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe, co znacząco zwiększa bezpieczeństwo pracy.

Zalety: Niski koszt, duża moc, wbudowane zabezpieczenia

Adaptacja zasilacza ATX na zasilacz warsztatowy ma szereg niepodważalnych zalet:

• Niski lub zerowy koszt: Często wystarczy wykorzystać stary, nieużywany zasilacz z komputera, co sprawia, że jest to jedna z najtańszych opcji.
• Stabilne linie napięciowe: Zasilacze ATX dostarczają bardzo stabilne napięcia +3.3V, +5V i +12V, które są idealne do zasilania większości układów elektronicznych.
• Wbudowane zabezpieczenia: Posiadają wbudowane zabezpieczenia przeciwzwarciowe i przeciążeniowe, co chroni zarówno zasilacz, jak i zasilane urządzenia przed uszkodzeniem.

Wady: Stałe napięcia wyjściowe, konieczność modyfikacji

Mimo wielu zalet, metoda adaptacji ATX ma też swoje ograniczenia:

• Stałe wartości napięć wyjściowych: Nie mamy możliwości płynnej regulacji napięcia, co w niektórych projektach może być problemem.
• Konieczność modyfikacji: Aby zasilacz ATX działał poza komputerem, musimy wykonać kilka kluczowych modyfikacji, takich jak zwarcie przewodu PS_ON i często dodanie sztucznego obciążenia.

Metoda 2: Pełna kontrola, czyli budowa zasilacza regulowanego od podstaw

Czym jest zasilacz regulowany i kiedy go potrzebujesz?

Zasilacz regulowany to urządzenie, które pozwala na płynną zmianę napięcia wyjściowego, a często również prądu. Jest to absolutnie niezbędne narzędzie w warsztacie każdego elektronika, który zajmuje się testowaniem różnorodnych układów, prototypowaniem, czy po prostu potrzebuje precyzyjnego źródła zasilania o określonych, często nietypowych parametrach. Dzięki niemu możemy bezpiecznie testować układy przy różnych napięciach, symulować warunki pracy i chronić delikatne komponenty przed uszkodzeniem.

Zalety: Płynna regulacja napięcia i prądu

Budowa zasilacza od podstaw, na przykład w oparciu o stabilizator LM317, oferuje kluczowe zalety:

• Płynna regulacja napięcia: Możliwość precyzyjnego ustawienia napięcia wyjściowego, często już od 1.25V, jest nieoceniona przy pracy z różnymi układami.
• Potencjalna regulacja prądu: Bardziej zaawansowane konstrukcje pozwalają również na regulację maksymalnego prądu, co dodatkowo zwiększa bezpieczeństwo i funkcjonalność.

Wady: Wyższy koszt, większy stopień skomplikowania

Ta metoda ma również swoje minusy, o których warto pamiętać:

• Wyższy koszt: Konieczność zakupu transformatora, mostka prostowniczego, kondensatorów, stabilizatora i innych komponentów sprawia, że jest to droższa opcja niż adaptacja ATX.
• Większy stopień skomplikowania: Montaż od podstaw wymaga większej wiedzy i precyzji, a także konieczności zapewnienia odpowiedniego chłodzenia dla stabilizatora.

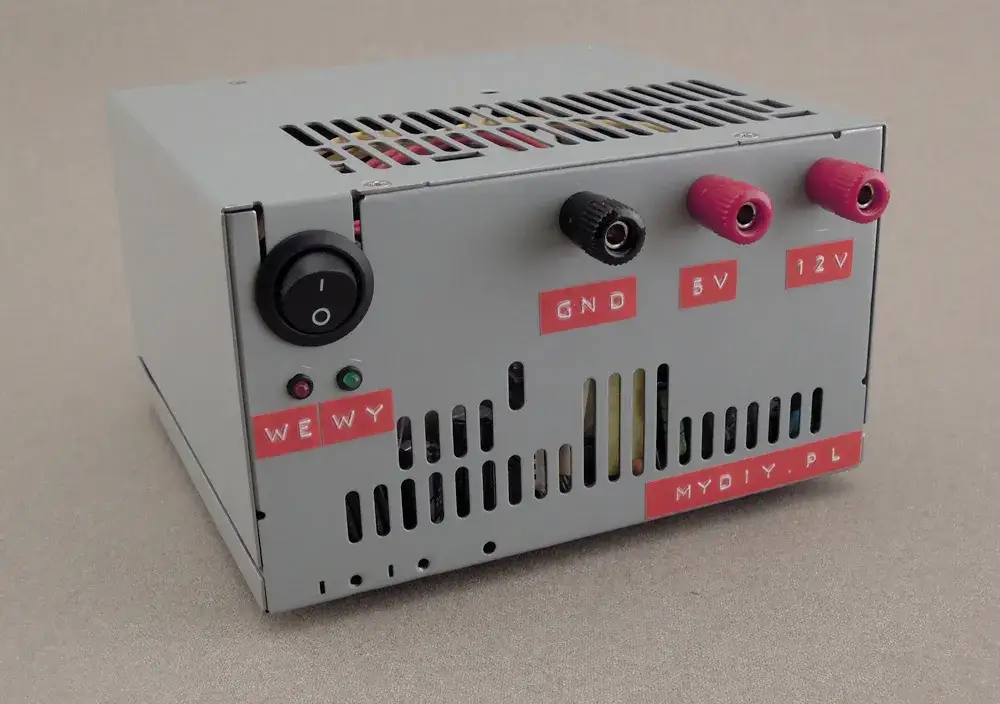

Projekt 1: Jak krok po kroku zbudować zasilacz z ATX

Zaczynamy od najpopularniejszej i najbardziej ekonomicznej metody adaptacji zasilacza komputerowego ATX. To doskonały punkt wyjścia dla każdego, kto chce szybko i tanio zyskać funkcjonalny zasilacz warsztatowy. Pamiętaj jednak, że bezpieczeństwo jest tutaj absolutnym priorytetem.

Czego potrzebujesz? Lista niezbędnych narzędzi i komponentów

Gdzie znaleźć stary zasilacz ATX?

Stary zasilacz ATX to podstawa naszego projektu. Możesz go znaleźć w kilku miejscach: w starych, nieużywanych komputerach, które zalegają w piwnicy, w punktach recyklingu sprzętu elektronicznego (często za symboliczną opłatą lub za darmo), a także na portalach ogłoszeniowych. Szukaj modeli o mocy co najmniej 300-400W, aby mieć zapas prądu.

Lista zakupów: Gniazda bananowe, rezystory, przełączniki i inne drobiazgi

Oto lista komponentów, które będziesz musiał dokupić, aby Twój zasilacz ATX stał się w pełni funkcjonalnym urządzeniem warsztatowym:

• Gniazda bananowe: Kilka sztuk (np. 2 czerwone, 2 czarne, 1 żółte, 1 pomarańczowe) do wyprowadzenia napięć.
• Rezystor mocy: 10Ω/10W (lub podobny) do sztucznego obciążenia linii +5V.
• Przełączniki: Główny włącznik zasilania oraz ewentualnie mniejsze do poszczególnych linii napięciowych.
• Diody LED: Kilka sztuk (np. czerwona, zielona, żółta) z odpowiednimi rezystorami do sygnalizacji obecności napięć.
• Kabel zasilający: Jeśli zasilacz nie ma wbudowanego gniazda IEC.
• Cyna i kalafonia/pasta lutownicza: Do lutowania połączeń.
• Narzędzia: Lutownica, obcinaczki, ściągacz izolacji, wiertarka (do otworów w obudowie), multimetr.
• Opcjonalnie: Woltomierz/amperomierz panelowy, porty USB do ładowania urządzeń.

Przygotowanie i bezpieczeństwo: Jak nie zrobić sobie krzywdy?

Ostrzeżenie: Praca z napięciem 230V i naładowanymi kondensatorami

To jest absolutnie najważniejszy punkt całego projektu. Zasilacz ATX pracuje z napięciem sieciowym 230V AC, które jest śmiertelnie niebezpieczne. Co więcej, nawet po odłączeniu od prądu, duże kondensatory elektrolityczne wewnątrz zasilacza mogą przez długi czas utrzymywać niebezpieczny ładunek. Zawsze upewnij się, że zasilacz jest odłączony od sieci. Przed jakąkolwiek pracą wewnątrz obudowy, odczekaj co najmniej kilka minut, a najlepiej rozładuj kondensatory, zwierając ich wyprowadzenia przez rezystor o dużej mocy (np. 1kΩ/5W). Nigdy nie rób tego bezpośrednio! Jeśli nie czujesz się pewnie, poproś o pomoc doświadczonego elektronika.

Demontaż i identyfikacja przewodów ściągawka z kolorów (GND, +5V, +12V, PS_ON)

Po upewnieniu się, że zasilacz jest bezpieczny, możesz przystąpić do jego otwarcia. Zazwyczaj wymaga to odkręcenia kilku śrub. Następnie będziesz musiał zidentyfikować kluczowe przewody z wiązki ATX. Oto ściągawka, która Ci w tym pomoże:

Zazwyczaj będziesz potrzebował przewodów czarnych (masa), zielonego (PS_ON), żółtych (+12V), czerwonych (+5V) i pomarańczowych (+3.3V). Pozostałe możesz odciąć i zaizolować.

Kluczowe modyfikacje, które musisz wykonać

Krok 1: Uruchomienie zasilacza „na krótko” magiczna zworka

1. Zlokalizuj zielony przewód (PS_ON) w głównej wiązce ATX (tej z 20 lub 24 pinami).
2. Zlokalizuj dowolny czarny przewód (GND) w tej samej wiązce.
3. Zewrzyj zielony przewód z czarnym przewodem. Możesz to zrobić za pomocą spinacza biurowego lub krótkiego kawałka drutu. To "oszuka" zasilacz, symulując włączenie go przez płytę główną.
4. Podłącz zasilacz do sieci. Wentylator powinien się uruchomić, a napięcia pojawić na odpowiednich przewodach. Sprawdź to multimetrem!

Krok 2: Sztuczne obciążenie linii 5V dlaczego jest tak ważne i jak je zrobić?

Niektóre nowsze zasilacze ATX, zwłaszcza te o większej mocy, wymagają minimalnego obciążenia linii +5V, aby stabilnie pracować, szczególnie gdy obciążamy linię +12V. Bez tego, napięcia mogą być niestabilne lub zasilacz może się wyłączać. Aby to zrobić:

1. Wybierz rezystor mocy, np. 10Ω/10W.
2. Przylutuj jeden koniec rezystora do dowolnego czerwonego przewodu (+5V).
3. Drugi koniec rezystora przylutuj do dowolnego czarnego przewodu (GND).
4. Upewnij się, że rezystor jest dobrze zaizolowany i nie dotyka innych elementów. Będzie się on nagrzewał, więc zamontuj go w miejscu z dobrą cyrkulacją powietrza.

Krok 3: Montaż panelu przedniego wiercenie otworów i instalacja gniazd

1. Zdecyduj, gdzie na obudowie zasilacza chcesz zamontować gniazda bananowe, włączniki i diody LED.
2. Oznacz miejsca wiercenia. Upewnij się, że masz wystarczająco miejsca wewnątrz na montaż elementów.
3. Za pomocą wiertarki wykonaj otwory o odpowiedniej średnicy. Pamiętaj o ostrożności, aby nie uszkodzić wewnętrznych komponentów.
4. Zamontuj gniazda bananowe (czerwone dla +12V, +5V, +3.3V i czarne dla GND), przełączniki i diody LED w przygotowanych otworach.

Krok 4: Lutowanie połączeń wyprowadzenie linii +12V, +5V i masy (GND)

1. Odetnij niepotrzebne przewody z wiązki ATX, pozostawiając tylko te, które będziesz wykorzystywać (+12V, +5V, +3.3V, GND, PS_ON).
2. Zdejmij izolację z końcówek przewodów.
3. Dla każdej linii napięciowej (np. +12V) zbierz kilka żółtych przewodów i skręć je razem, a następnie przylutuj do odpowiedniego gniazda bananowego. To zapewni większą wydajność prądową i mniejsze spadki napięcia.
4. Powtórz ten proces dla +5V (czerwone przewody), +3.3V (pomarańczowe przewody) i masy (czarne przewody).
5. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.

Krok 5: Dodatki, które robią różnicę włącznik i diody sygnalizacyjne

1. Główny włącznik: Przerwij jeden z przewodów zasilania 230V (np. fazowy) i podłącz go przez włącznik zamontowany na panelu. To pozwoli na bezpieczne włączanie i wyłączanie całego zasilacza.
2. Diody sygnalizacyjne: Przylutuj rezystory ograniczające prąd (np. 470Ω-1kΩ) do anod diod LED, a katody diod podłącz do masy (GND). Anody z rezystorami podłącz do odpowiednich linii napięciowych (+12V, +5V, +3.3V). Diody będą sygnalizować, które napięcia są aktywne.

Projekt 2: Budowa precyzyjnego zasilacza regulowanego na LM317

Jeśli potrzebujesz większej elastyczności i możliwości płynnej regulacji napięcia, budowa zasilacza od podstaw z wykorzystaniem stabilizatora liniowego LM317 będzie idealnym rozwiązaniem. To nieco bardziej skomplikowany projekt, ale dający znacznie większą kontrolę nad parametrami wyjściowymi.

Koncepcja i schemat: Jak działa serce układu?

Rola stabilizatora liniowego LM317 jak powstaje regulacja napięcia?

Sercem naszego regulowanego zasilacza będzie układ scalony LM317 bardzo popularny i niezawodny stabilizator liniowy. Jego magia polega na tym, że pozwala na płynną regulację napięcia wyjściowego od 1.25V, aż do wartości zbliżonej do napięcia wejściowego (minus około 2-3V spadku na samym stabilizatorze). LM317 ma trzy wyprowadzenia: wejście (INPUT), wyjście (OUTPUT) i regulację (ADJUST). Poprzez odpowiednie podłączenie zewnętrznych rezystorów i potencjometru do wyprowadzenia ADJUST, możemy zmieniać napięcie wyjściowe. To proste, a zarazem genialne rozwiązanie.

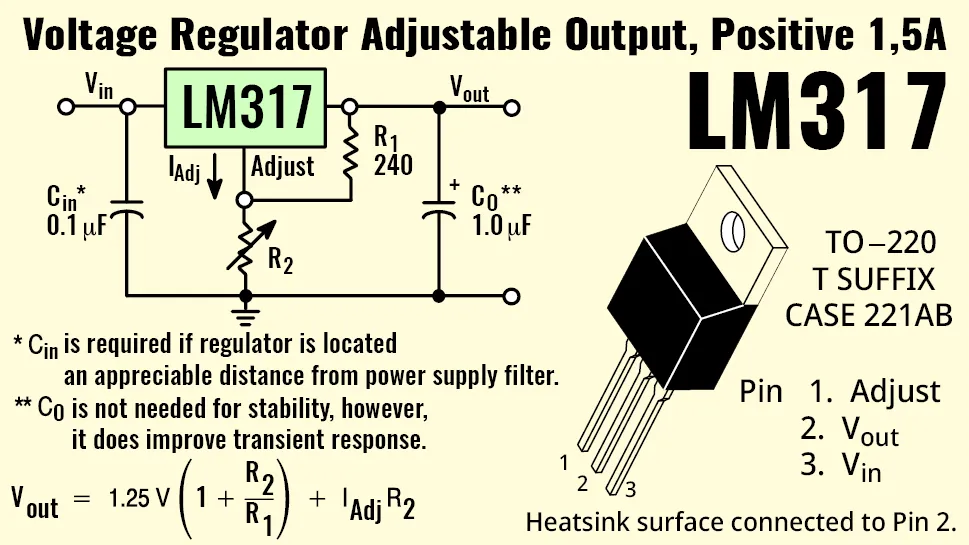

Podstawowy schemat ideowy omówienie kluczowych elementów (transformator, mostek, kondensatory)

Podstawowy schemat zasilacza na LM317 składa się z kilku kluczowych bloków:

• Transformator: Obniża napięcie sieciowe 230V AC do bezpiecznego, niższego napięcia przemiennego (np. 12-24V AC), które jest potrzebne do zasilania układu.
• Mostek prostowniczy: Konwertuje zmienne napięcie AC z transformatora na pulsujące napięcie stałe (DC).
• Kondensatory filtrujące: Wygładzają pulsujące napięcie DC z mostka prostowniczego, zamieniając je w bardziej stabilne napięcie stałe, które jest następnie podawane na wejście stabilizatora LM317.
• Stabilizator LM317: Przyjmuje wygładzone napięcie stałe i, dzięki układowi rezystorów i potencjometru, generuje stabilne i regulowane napięcie wyjściowe.

Kompletujemy podzespoły: Od transformatora po radiator

Jak dobrać transformator do swoich potrzeb?

Wybór transformatora jest kluczowy. Musisz zdecydować, jakie maksymalne napięcie i prąd chcesz uzyskać na wyjściu. Pamiętaj, że napięcie AC z transformatora po wyprostowaniu i filtracji wzrośnie o współczynnik około 1.41 (√2). Jeśli chcesz uzyskać np. 15V DC na wyjściu, transformator powinien mieć około 12-15V AC na uzwojeniu wtórnym. Prąd uzwojenia wtórnego powinien być co najmniej równy maksymalnemu prądowi, jaki chcesz pobierać z zasilacza.

Wybór mostka prostowniczego i kondensatorów filtrujących

Mostek prostowniczy powinien być dobrany pod kątem maksymalnego prądu i napięcia, jakie będzie przez niego przepływać. Zawsze wybieraj mostek z zapasem. Kondensatory filtrujące (elektrolityczne) powinny mieć pojemność rzędu 2200-4700µF na każdy amper prądu, a ich napięcie pracy powinno być co najmniej 1.5 raza wyższe niż maksymalne napięcie szczytowe po wyprostowaniu.

Potencjometr, czyli Twój panel sterowania napięciem

Potencjometr to element, którym będziesz regulować napięcie wyjściowe. Zazwyczaj stosuje się potencjometry liniowe o wartości 5kΩ lub 10kΩ, połączone z rezystorem stałym, aby zapewnić zakres regulacji od 1.25V do pożądanej wartości maksymalnej. To właśnie on daje Ci tę "pełną kontrolę", o której mówiłem.

Nie zapomnij o chłodzeniu! Dobór odpowiedniego radiatora

Stabilizator LM317, jako układ liniowy, rozprasza nadmiar energii w postaci ciepła. Im większa różnica między napięciem wejściowym a wyjściowym i im większy prąd, tym więcej ciepła będzie generowane. Odpowiednie chłodzenie jest absolutnie krytyczne dla jego stabilnej i długotrwałej pracy. Dobierz radiator o odpowiedniej powierzchni, a w przypadku większych prądów, rozważ dodanie wentylatora. Pamiętaj, aby LM317 był dobrze przymocowany do radiatora za pomocą pasty termoprzewodzącej.

Montaż układu: Od teorii do działającego urządzenia

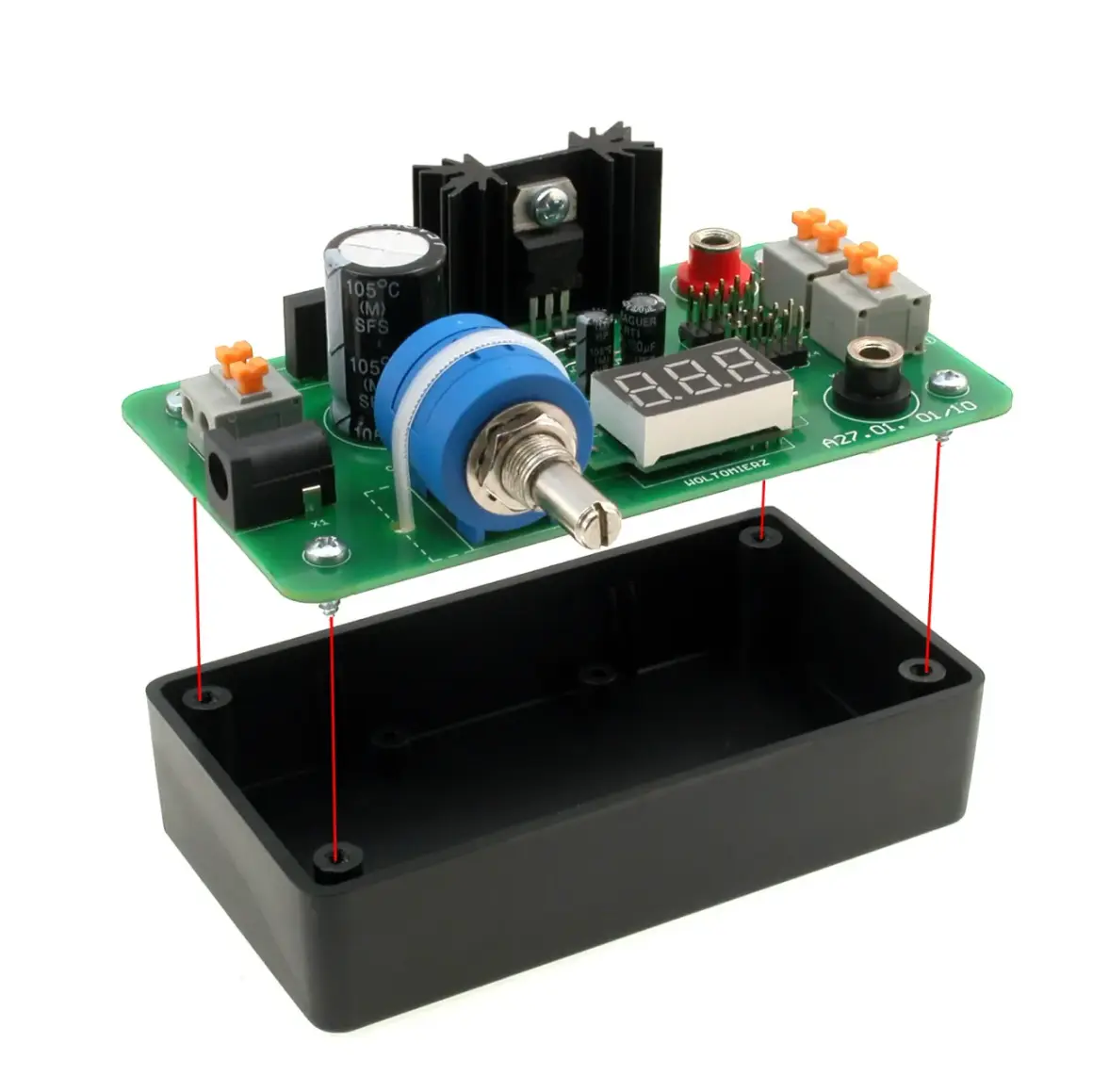

Lutowanie elementów na płytce uniwersalnej lub dedykowanej PCB

1. Rozpocznij od montażu mostka prostowniczego i kondensatorów filtrujących. Zwróć uwagę na polaryzację kondensatorów elektrolitycznych (+ i -).
2. Następnie zamontuj stabilizator LM317. Pamiętaj o podłączeniu go do radiatora.
3. Przylutuj rezystory i potencjometr zgodnie ze schematem.
4. Sprawdź dwukrotnie wszystkie połączenia, aby upewnić się, że nie ma zwarć ani zimnych lutów.

Podłączenie transformatora i okablowanie całości w obudowie

1. Podłącz uzwojenie pierwotne transformatora do włącznika sieciowego i gniazda zasilania 230V. Zachowaj najwyższą ostrożność i pamiętaj o izolacji!
2. Podłącz uzwojenie wtórne transformatora do wejścia mostka prostowniczego.
3. Okabluj wyjście stabilizatora LM317 do gniazd bananowych na panelu przednim.
4. Zamontuj całą elektronikę w solidnej obudowie, dbając o odpowiednią wentylację i izolację elementów pod napięciem sieciowym. Upewnij się, że żadne przewody nie są luźne i nie dotykają ruchomych części (np. wentylatora).

Rozbudowa i ulepszenia: Zwiększ możliwości swojego zasilacza DIY

Niezależnie od tego, czy zbudowałeś zasilacz z ATX, czy na LM317, zawsze możesz go ulepszyć i rozbudować, aby jeszcze lepiej służył Twoim potrzebom. Pamiętaj, że elektronika to ciągła nauka i doskonalenie!

Dodajemy regulację prądu kluczowa funkcja dla elektronika

Regulacja prądu to funkcja, która znacząco zwiększa użyteczność i bezpieczeństwo zasilacza warsztatowego. Pozwala ona na ograniczenie maksymalnego prądu, jaki może popłynąć do zasilanego układu, co jest niezwykle ważne przy testowaniu delikatnych komponentów lub wykrywaniu zwarć. Możesz ją zaimplementować poprzez dodanie dedykowanych modułów regulacji prądu (dostępnych jako gotowe moduły DIY) lub poprzez budowę bardziej złożonego układu na bazie LM317 (np. z dodatkowym tranzystorem mocy i układem do pomiaru prądu).

Montaż cyfrowych mierników panelowych precyzyjny odczyt napięcia i prądu

Aby mieć pełną kontrolę nad parametrami wyjściowymi, polecam montaż cyfrowych mierników panelowych. Dostępne są niedrogie moduły, które jednocześnie mierzą napięcie (woltomierz) i prąd (amperomierz), wyświetlając je na małym ekranie LED lub LCD. Ich instalacja jest zazwyczaj prosta i wymaga jedynie podłączenia do odpowiednich linii napięciowych i wpięcia w obwód prądowy.

Wykorzystanie gotowych modułów przetwornic (step-down/step-up) do rozszerzenia możliwości

To świetny sposób na zwiększenie funkcjonalności, zwłaszcza w przypadku zasilacza ATX. Do wyjścia +12V zasilacza ATX możesz podłączyć gotowy moduł przetwornicy DC-DC typu step-down (np. na układzie XL4016 lub LM2596), który pozwoli Ci na płynną regulację napięcia w dół (np. od 12V do 1.25V), a często także prądu. Jeśli potrzebujesz wyższych napięć niż dostępne z ATX, możesz zastosować moduł step-up. To szybkie i efektywne rozwiązanie, które daje dużą elastyczność.

Najczęstsze błędy i problemy: Jak ich unikać i rozwiązywać

Każdy projekt DIY wiąże się z możliwością napotkania problemów. Ważne jest, aby wiedzieć, jak je diagnozować i rozwiązywać. Oto najczęstsze pułapki, na które możesz natrafić podczas budowy zasilacza warsztatowego.

Zasilacz ATX "milczy" po włączeniu lista kontrolna do sprawdzenia

Jeśli Twój przerobiony zasilacz ATX nie startuje po podłączeniu do sieci, sprawdź następujące punkty:

• Brak zwarcia PS_ON do GND: Upewnij się, że zielony przewód (PS_ON) jest na pewno zwarty z którymkolwiek czarnym przewodem (GND). Bez tego zasilacz nie uruchomi się.
• Brak sztucznego obciążenia na linii 5V: Niektóre zasilacze wymagają obciążenia linii +5V, aby wystartować. Sprawdź, czy masz podłączony rezystor mocy (np. 10Ω/10W) między +5V a GND.
• Uszkodzony zasilacz: Niestety, czasem trafia się na uszkodzony egzemplarz. Spróbuj z innym zasilaczem, jeśli masz taką możliwość.
• Zabezpieczenie: Zasilacz mógł się wyłączyć z powodu zwarcia na którymś z wyjść. Odłącz wszystko i spróbuj ponownie.

Niestabilne lub zaniżone napięcie gdzie szukać przyczyny?

Jeśli napięcie na wyjściu zasilacza jest niestabilne lub niższe niż oczekiwano, problem może leżeć w:

• Niewystarczające obciążenie (dla ATX): Podobnie jak w przypadku braku startu, brak minimalnego obciążenia może powodować niestabilność.
• Słabe połączenia/zimne luty: Sprawdź dokładnie wszystkie połączenia, zwłaszcza te lutowane. Słabe połączenie może powodować spadki napięcia.
• Uszkodzone komponenty: W przypadku zasilacza na LM317, uszkodzony kondensator filtrujący, mostek prostowniczy lub sam stabilizator mogą być przyczyną problemu.
• Zbyt cienkie przewody: Przy dużych prądach, zbyt cienkie przewody mogą powodować znaczne spadki napięcia. Używaj przewodów o odpowiednim przekroju.

Przeczytaj również: Makrama: Brelok DIY krok po kroku stwórz swój pierwszy unikat!

Przegrzewanie się elementów diagnoza i rozwiązania problemów z chłodzeniem

Przegrzewanie się komponentów, zwłaszcza stabilizatora LM317, to częsty problem, który może prowadzić do jego uszkodzenia lub wyłączania się zasilacza:

• Niewystarczający radiator: Najczęstsza przyczyna. Upewnij się, że radiator jest odpowiednio duży do mocy, jaką rozprasza stabilizator.
• Brak pasty termoprzewodzącej: Pomiędzy stabilizatorem a radiatorem zawsze powinna być cienka warstwa pasty termoprzewodzącej, aby zapewnić efektywne odprowadzanie ciepła.
• Słabe mocowanie do radiatora: Stabilizator musi być mocno przykręcony do radiatora, aby zapewnić dobry kontakt termiczny.
• Brak wentylacji: Obudowa zasilacza powinna mieć otwory wentylacyjne, a w przypadku dużych mocy, warto rozważyć dodanie wentylatora.
• Zbyt duża różnica napięć (dla LM317): Jeśli napięcie wejściowe jest znacznie wyższe niż wyjściowe, a pobierany prąd duży, stabilizator będzie rozpraszał dużo ciepła. Rozważ zastosowanie transformatora o niższym napięciu wtórnym lub dodanie stopnia wstępnej regulacji.
